Estrutura dupla câmara independente livre

Campo de aplicação:

Tabiques de separação entre zonas de diferentes utilizações (entre locais habitáveis, protegidos ou não) e entre estas zonas e outras comuns dos edifícios. Soluções de alto rendimento acústico devido às estruturas estarem desvinculadas entre si. Altura máxima do sistema definida pela inércia de cada uma das estruturas em separado.

Descrição:

Tabique formado por duas placas Pladur® aparafusadas a cada lado de uma dupla estrutura livre de aço galvanizado e separadas entre si por uma distância variável (espaço mínimo de 10 mm + espessura da placa intermédia). Ambas as estruturas se formam à base de montantes Pladur® (elementos verticais) e canais Pladur® (elementos horizontais). Parte proporcional de materiais Pladur®: parafusos, pastas, fitas de juntas, juntas estanques/acústicas do seu perímetro, etc., assim como fixações para canais em chão e teto, etc. Totalmente acabado com Nível de Qualidade 1 (Q1) para acabamentos de azulejos, laminados, soalho, etc. Também com Nível 2 (Q2), Nível 3 (Q3), Nível 4 (Q4), de acordo com a superfície de acabamento (a definir em projeto). A alma de cada estrutura Pladur® é cheia na sua totalidade com lã mineral. Montagem de acordo com recomendações Pladur®, norma UNE 102043 e requisitos do CTE.

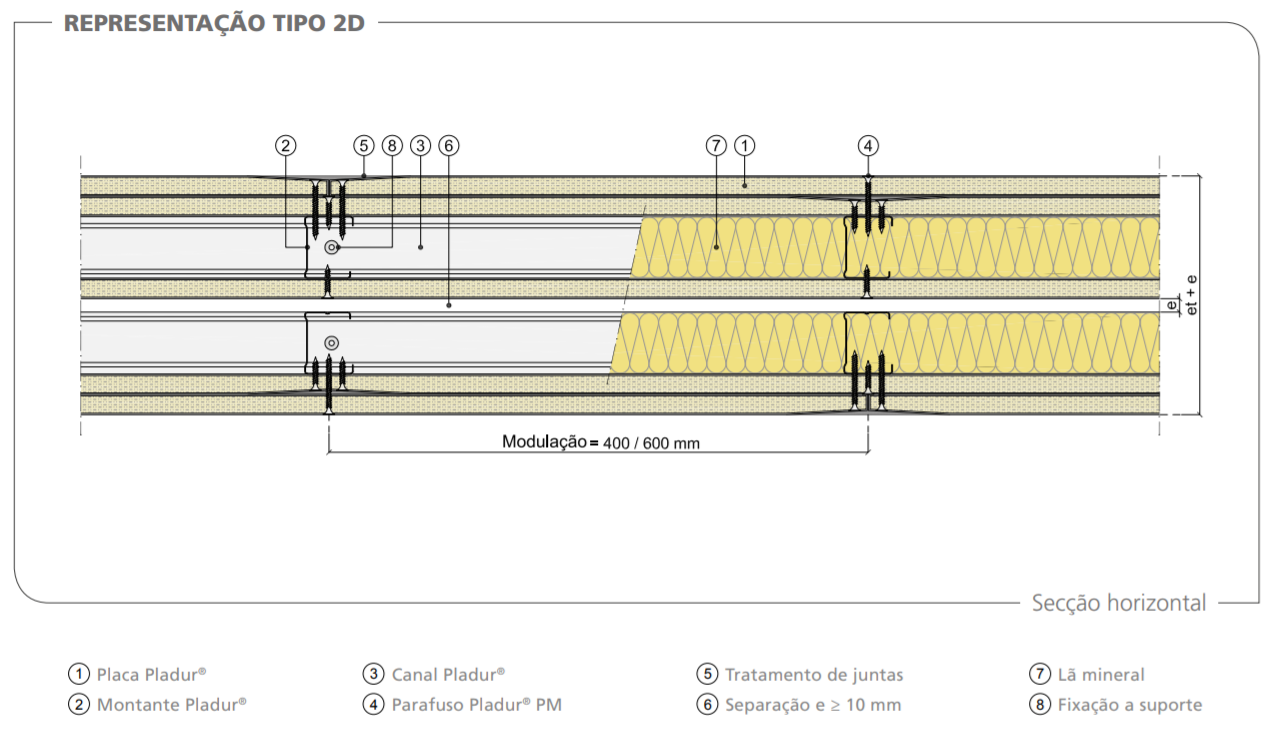

📄 ESQUEMA DE INSTALAÇÃO E PORMENORES CONSTRUTIVOS
